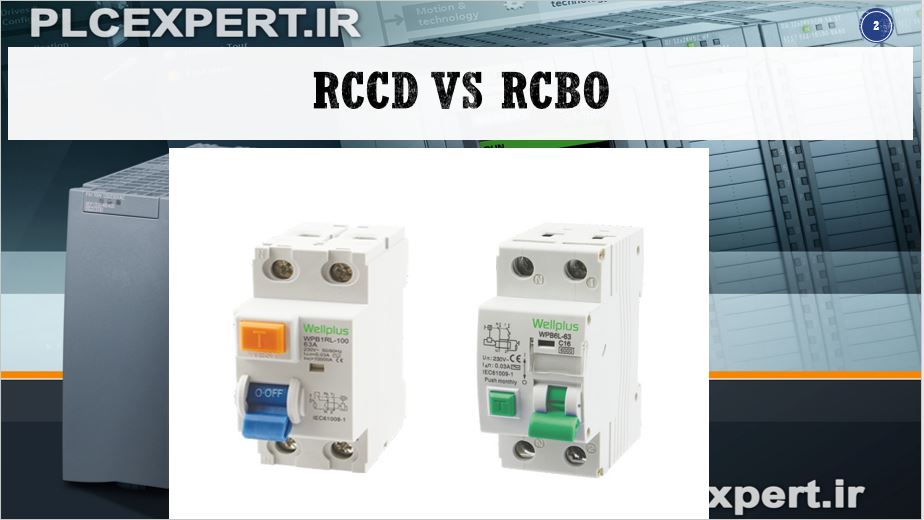

تفاوت کلید RCCB با کلید RCBO به همراه ویژگی ها

کلیدهای RCCB و RCBO از ادوات حفاظتی تابلو برق ها میباشند. هر دو تجهیز در تابلو واحد های مسکونی و تجاری نیز استفاده فراوان دارند. امروز کلیدهای RCBO رایج تر از کلیدهای RCCB میباشد. در این مطلب به بررسی دو کلید پرداخته و شباهت ها و تفاوت های آنها بررسی میگردد. همچنین نماد های مداری آنها در نرم افزار EPLAN ارایه شده است.

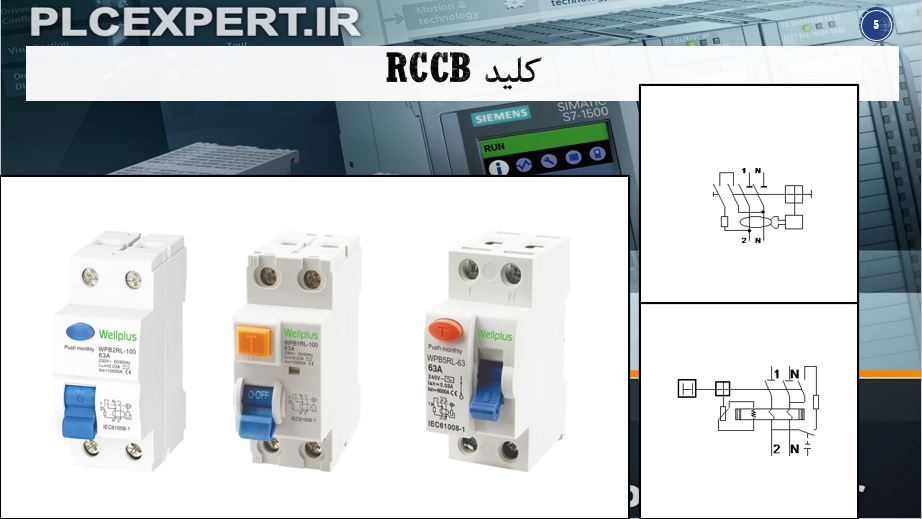

کلید RCCB:

مخفف Residual Current Circuit Breaker میباشد.

این کلید تنها جریان نشتی بین فاز و نول را شناسایی کرده و در صورتی که از محدوده تعیین شده روی کلید بیشتر بود، عمل میکند.

این کلید اضافه جریان یا Over load را نمیتواند قطع کند.

رنج جریان نشتی این کلید ها:

• حساسیت بالا (HS) : ۶- ۱۰- ۳۰ میلی آمپر که رنج ۳۰ میلی آمپر آن برای حفاظت جان استفاده میشود.
• حساسیت متوسط (MS): ۱۰۰-۳۰۰-۵۰۰-۱۰۰۰ که رنج ۳۰۰ آن برای آتش سوزی استفاده میشود.
• حساسیت پایین (LS): ۳- ۱۰- ۳۰ آمپر معمولا برای حفاظت از ماشین آلات استفاده میشود.

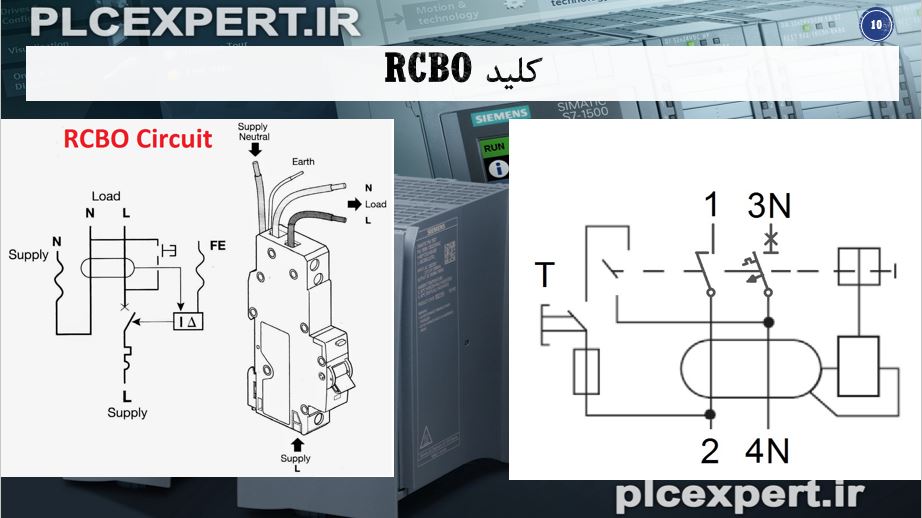

کلید RCBO:

• تمام ویژگی های کلید RCCB را دارا میباشد.
• دارای حفاظت اضافه جریان (Over load) و اتصال کوتاه (Short Circuit) میباشد.
• این کلید به نوعی ترکیبی از کلید RCCB و MCB میباشد.
• جریان نامی درج شده روی کلید، جریان قابل تیغه های کلید بوده و همچنین حفاظت اضافه جریان روی آن صورت میگیرد. تیپ های این کلید
• استاندارد ساخت این کلیدها IEC61009 میباشد.
• بر روی این کلیدها قدرت قطع جریان اتصال کوتاه نیز درج شده است که میتواند ۶ و ۱۰ کیلوآمپر باشد.

فایل کامل آموزشی مربوط به کلیدهای RCCB و RCBO را از طریق لینک زیر دانلود کنید.

دانلود فایل کلیدهای RCCB و RCBO

رمز فایل: www.PLCexpert.ir
